倒桶式疏水閥

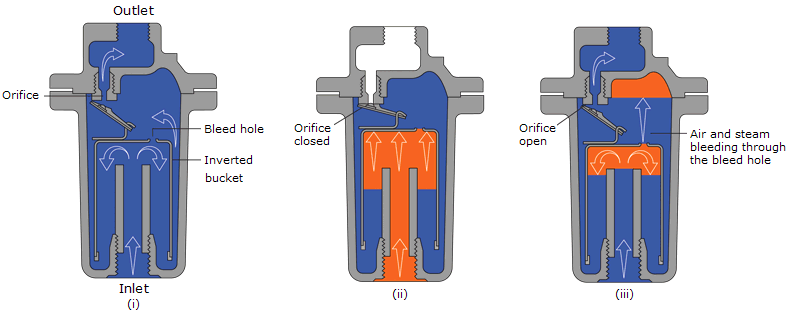

倒置桶式疏水閥如圖11.3.3所示。顧名思義，該機構由一個倒置的鏟斗組成，該鏟斗通過杠桿連接到Valve。疏水閥的重要組成部分是鏟斗頂部的小排氣孔。圖11.3.3顯示了操作方法。在中，鏟斗垂下，將閥門從其座上拉出。冷凝水在鏟斗底部下方流動，并充滿閥體并從出口流出。在中，蒸汽的到來使水桶浮起來，然后升起并關閉出口。在中，疏水閥保持關閉狀態，直到桶中的蒸汽通過通氣孔冷凝或冒泡到達疏水閥體頂部為止。然后它將下沉，將主閥從閥座上拉出。累積的冷凝水被釋放，循環重復進行。

在中，啟動時到達疏水閥的空氣也會使鏟斗浮力并關閉閥門。鏟斗通風孔是必不可少的，它可以使空氣逸出到疏水閥的頂部，以便最終通過主閥座排出。孔和壓差很小，因此疏水閥的排氣速度相對較慢。同時，一旦清除空氣，疏水閥必須通過（并浪費）一定量的蒸汽，疏水閥才能運行。疏水閥外部裝有一個平行的排氣孔，可以減少啟動時間。

倒置桶式疏水閥的操作

倒置桶式疏水閥的優點

• 倒置式桶式疏水閥可以承受高壓。

• 像浮球式恒溫疏水閥一樣，它對水擊條件也具有良好的耐受性。

• 可以在入口上增加一個止回閥，用于過熱蒸汽管線。

• 故障模式通常是開放的，因此在需要此功能的應用程序中更安全，例如渦輪機排水管。

倒置桶式疏水閥的缺點

• 鏟斗頂部的小孔意味著這種類型的疏水閥只能非常緩慢地排出空氣。該孔無法擴大，因為在正常操作期間蒸汽會過快通過。

• 疏水閥主體中應始終有足夠的水，以充當鏟斗邊緣周圍的密封。如果疏水閥失去了水封，可以通過出口閥門浪費蒸汽。在蒸汽壓力突然下降，導致疏水閥主體中的一些冷凝物“閃蒸”成蒸汽的應用中，通常會發生這種情況。桶失去浮力并下沉，使新鮮蒸汽通過疏水閥孔。只有足夠的冷凝水到達疏水閥，水封才會再次形成，并防止蒸汽浪費。

• 如果在可能會導致工廠壓力波動的應用中使用倒置桶式疏水閥，則應在疏水閥前的入口管路上安裝一個止回閥。蒸汽和水可以按指示的方向自由流動，而反向流動是不可能的，因為止回閥將被迫推向閥座。

• 過熱蒸汽的高溫可能會導致倒置的桶式疏水閥失去水密封性。在這種情況下，疏水閥前的止回閥應視為必不可少的。一些倒置式桶式疏水閥的標準配置為一體式止回閥。

• 如果將反向鏟斗疏水閥安裝在環境溫度低于零的裸露位置，則很可能會因冰凍而遭受損壞。與其他類型的機械疏水閥一樣，如果條件不太苛刻，適當?shù)臏罂梢钥朔藛栴}。如果預期環境條件將大大低于零，則最好考慮使用更堅固的疏水閥來完成這項工作。在干線排水的情況下，熱力疏水閥將是首選。

• 像浮球式疏水器一樣，倒置桶式疏水器中的孔設計用于在最大壓差下運行。如果疏水閥承受的壓差高于預期壓力，它將關閉且不會通過冷凝水。孔口尺寸范圍廣，可覆蓋各種壓力。
